Модули Keystone Jack

Основой информационной розетки являются контактные модули, называемые также иногда вставками или модульными вставками. Наиболее распространенным и удобным среди различных форматов модулей является формат Keystone Jack, разработанный компанией AMP. Модули могут служить как главными элементами розеток, так и отдельными компонентами для наборных модульных патч-панели.

Модули Keystone Jack производятся в соответствии со стандартами ISO/IEC 11801, ANSI/TIA/EIA-568A и -568В и требованиями к безопасности электрических соединений. Модули предназначены для установки в наборные патч-панели распределительных узлов или в лицевые розеточные панели и коробки для комплектации розеток рабочих мест.

Модуль Keystone с лицевой стороны имеет гнездо с пружинными контактами, в которое вставляется патч-корд RJ-45, а с тыльной стороны – коннектор типа IDC (insulation displacement connection – создание контакта смещением изоляции) или винтовое соединение для подвода магистрального кабеля. Заделка кабеля в коннектор IDC требует применения специального терминирующего инструмента, с помощью которого жила проводника проталкивается в двухсторонний терминирующий нож с острыми внутренними краями, которые прорезают изоляцию и создают надежное электрическое соединение. Изоляция с проводника при этом не удаляется, а сама жила оказывается плотно зажатой двумя металлическими контактами, что обеспечивает вакуумно-плотную изоляцию места соединения.

Используемые в модулях коннекторы типа IDC служат для подключения одножильных проводников 22-26 AWG. Коннекторы IDC, в свою очередь, бывают разных типов – 110 типа, для телефонных плинтов, универсальные Dual IDC и другие, – чем и определяется применяемый для заделки кабеля тип инструмента.

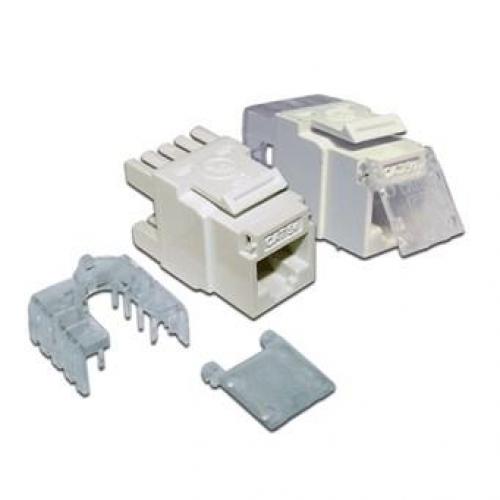

К особому типу вставок можно отнести модули Keystone Jack для безинструментной заделки (toolless), не требующие применения дополнительных инструментов, когда соединение обеспечивается специальными пластиковыми насадками, продавливающими кабель в терминирующие ножи IDC.
